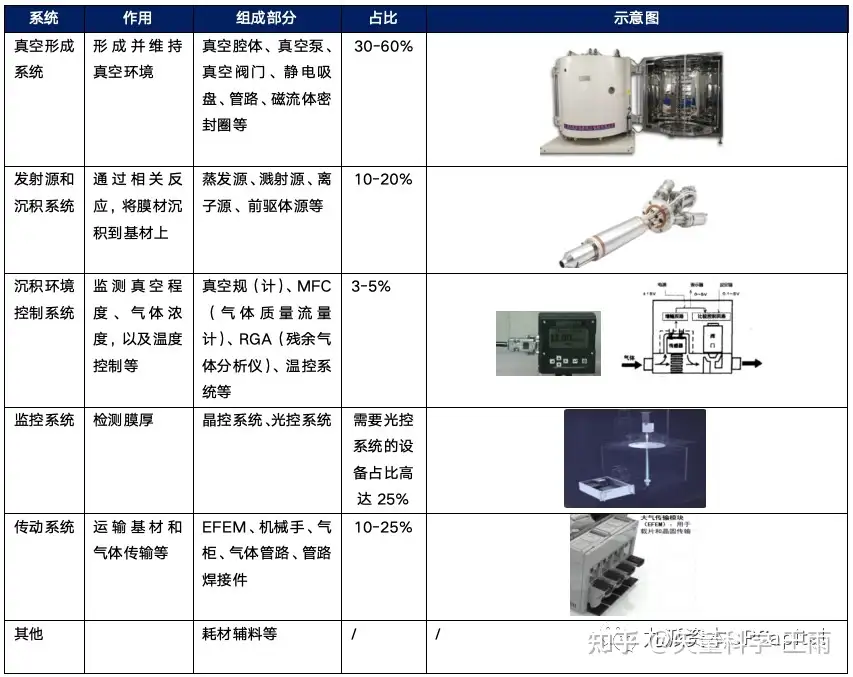

真空鍍膜設備應用極其廣泛，涵蓋半導體、顯示面板、光伏、光學、鋰電等諸多領域。根據反應原理不同，真空鍍膜設備大致可分為PVD（物理氣相沉積）、CVD（化學氣相沉積）、ALD（原子層沉積）。雖然，真空鍍膜設備在不同應用場景下呈現高度定制性，但總體而言，大致可分為真空形成系統、發射源與沉積系統、沉積環境控制系統、監控系統以及傳動系統五大部分，本文主要介紹真空形成系統、發射源與沉積系統兩部分。

一、真空形成系統

真空形成系統是真空鍍膜設備中體積最大的組件，價值量占比在30~60%之間。其主要由真空腔體、真空泵（旋片泵、羅茨泵、分子泵等）、真空閥門（分子泵高閥、粗抽閥、門閥等）等組成。

1、真空腔體

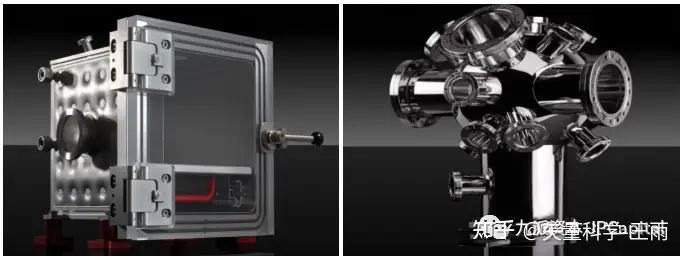

真空腔體是指保證設備內部為真空狀態的容器，由多個零部件構成，包括法蘭、管件、密封件、緊固件、柔性真空軟管、彈性連接件、玻璃視窗等（部分真空腔體供應商還會提供螺紋潤滑劑、密封膠等）。根據定制化不同，真空腔體可分為標準腔和定制腔。根據材質不同，真空腔體可分為不銹鋼、鋁合金、鈦合金等。根據真空環境不同，真空腔體可分為低真空、中真空、高真空、超高真空等。

真空腔體的制造壁壘體現在對材料的選型和表面處理工藝。具體而言，包括：1）最小化腔體內表面積；2）腔體和管道使用放氣率低的材料；3）確保腔體內部沒有死空間（例如螺紋盲孔），并盡量避免狹縫、毛細管等結構；4）腔體內部進行合適的表面處理（如拋光、脫脂等）；5）嚴格的泄漏檢測。

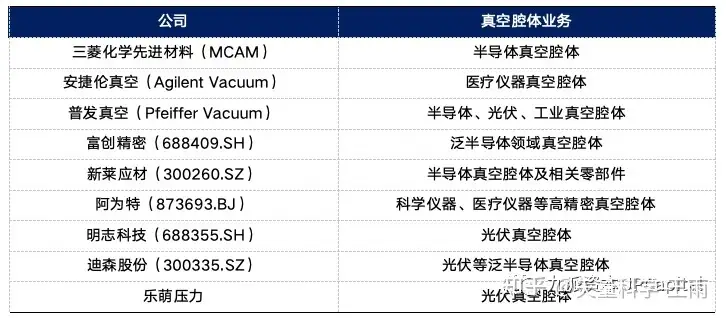

國內真空腔體零部件市場規模超過百億元。2022年，全球薄膜沉積設備市場空間為220億美元，中國半導體設備銷售額占全球比例為26%，且半導體真空腔體價值量占比在20%，可推知中國半導體真空腔體市場規模約為90億元。疊加光伏、光學等應用場景的需求，國內真空腔體零部件市場規模將超過百億人民幣。國產廠商已可滿足本土設備企業要求，目前真空腔體以國產供應為主。

2、真空泵

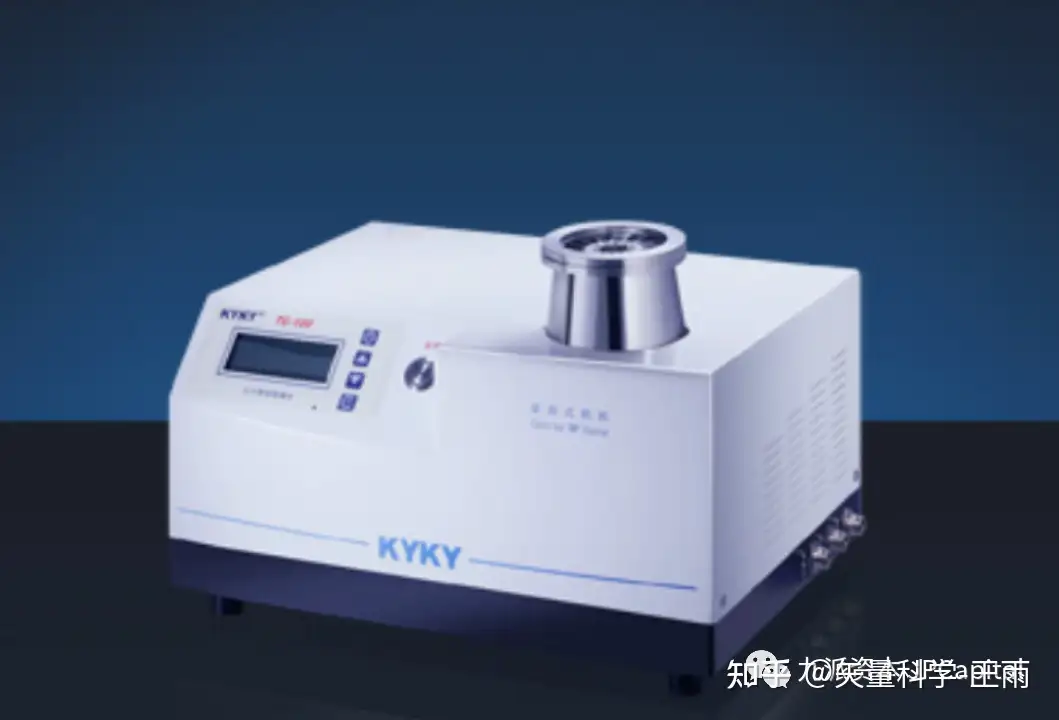

真空泵是利用機械、物理或化學方法，產生真空環境的裝置。從分類看，真空泵從高/超真空到粗/低真空，大致可分為：（1）高/超真空，包括低溫泵、分子泵、濺射離子泵、鈦升華泵、擴散泵；（2）中真空，包括雙級旋片泵、渦旋泵、螺桿泵、羅茨泵、油增壓泵、水蒸氣噴射泵；（3）粗/低真空，單級旋片泵、滑閥泵、液環泵、往復式真空泵。高真空環境往往需要多種真空泵配合使用。在半導體領域，應用最多的是干泵，包括多級羅茨泵、渦旋式和螺桿式等。要達到更高的超高真空（1.3×10-10~1.3×10-6Pa）需要疊加渦輪泵、分子泵等。

國內真空泵市場空間廣闊，其中半導體和光伏市場需求分別可達60-70億以及50-60億。2022年，全球半導體設備市場規模為1,076億美元，真空泵占Fab廠總投資額的3.5%，可推知全球半導體真空泵市場規模約為38億美元。中國大陸半導體設備銷售額占全球銷售額26%，可推知中國半導體真空泵設備市場規模約60-70億人民幣。此外根據中科儀招股說明書，光伏晶體生長和硅片生產每GW需要約200臺干式真空泵，單價約7萬元，存量真空泵每年更換 20%?？赏浦夥袠I(yè)對真空泵需求在50-60億人民幣。

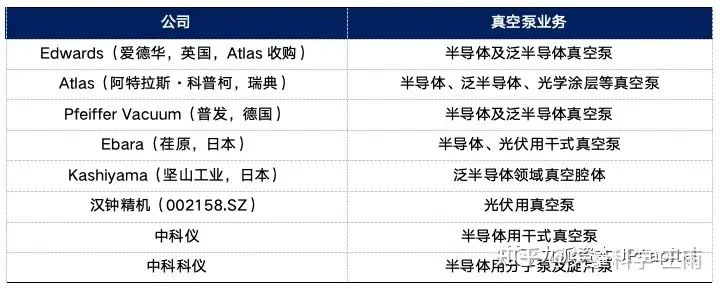

目前國內光伏真空泵已實現國產化，漢鐘精機市占率超70%（拉晶環節市占率較高，電池片環節仍有一定提升空間）。而半導體真空泵由海外廠商主導，國內廠商市場份額不足5%。

3、真空閥門

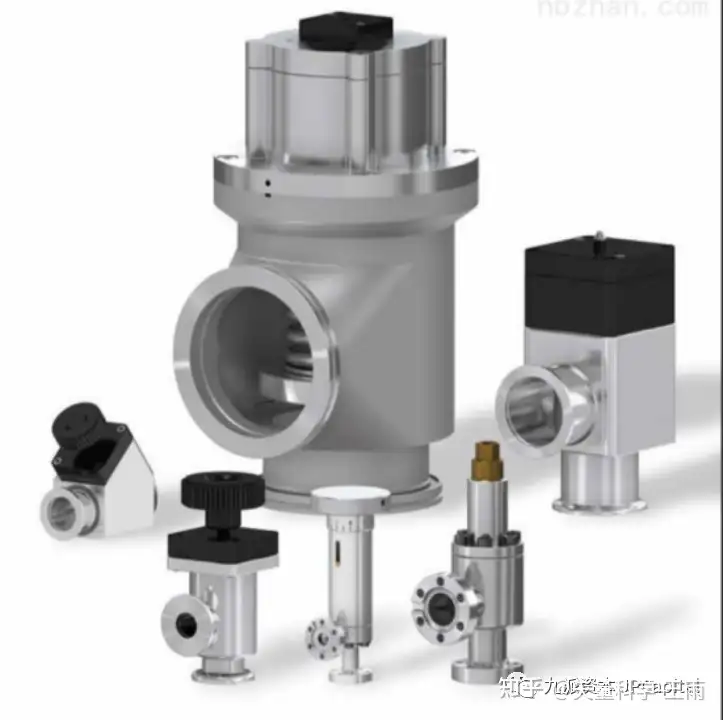

真空閥門是起到啟閉、調節、節流等作用的核心零件。真空閥門可分為GP、HP（High Purity，高純系統）和UHP（Ultra High Pure Industry，超高純工業系統），其中GP應用于普通工業氣體系統；HP應用于光伏、面板等泛半導體領域（部分半導體廠務端也會使用）；UHP主要應用于半導體領域（涵蓋CVD、PVD、刻蝕、離子注入、光刻、RTP、CMP等多工藝流程）。真空閥門在生產制造環節，高潔凈原材料供應、閥門規?；a(chǎn)一致性等方面均存在壁壘。伴隨密封性、潔凈度和穩定可靠性要求的提高，真空閥門制造難度指數上升。

國內真空閥門總需求約在80億人民幣。根據QYR Research 統計，2022年，全球半導體閥門和管接頭市場規模約 33.4 億美元。根據新萊應材公告，半導體管材和閥門價值量比例約1:1，因此粗略得出，全球半導體閥門市場規模約16.7億美元，中國半導體閥門市場約在4.5億美元，約合人民幣32.6億元，結合泛半導體領域真空閥門價值量和半導體比例約為3:2，推知真空閥門總需求約在80億人民幣。

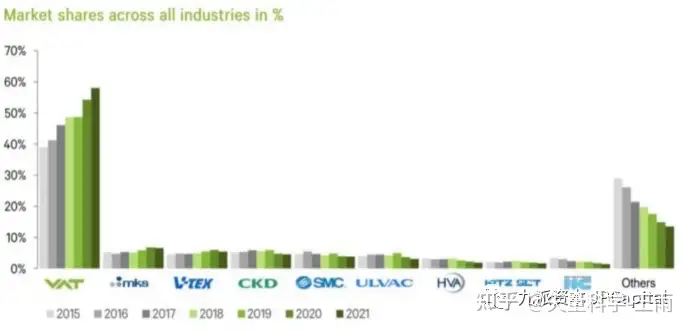

目前，國內高端真空閥門市場仍然以進口產品占據主導地位。2021 年，VAT約占全球市場份額的 75%。除了VAT以外，MKS（美國）、VTEX（日本）、CKD（日本）、SMC（日本）、Ulvac（日本）等廠商也占據一定的市場份額，部分國產廠商也已達到小批量出貨階段，未來有望實現進口替代。

二、發射源和沉積系統

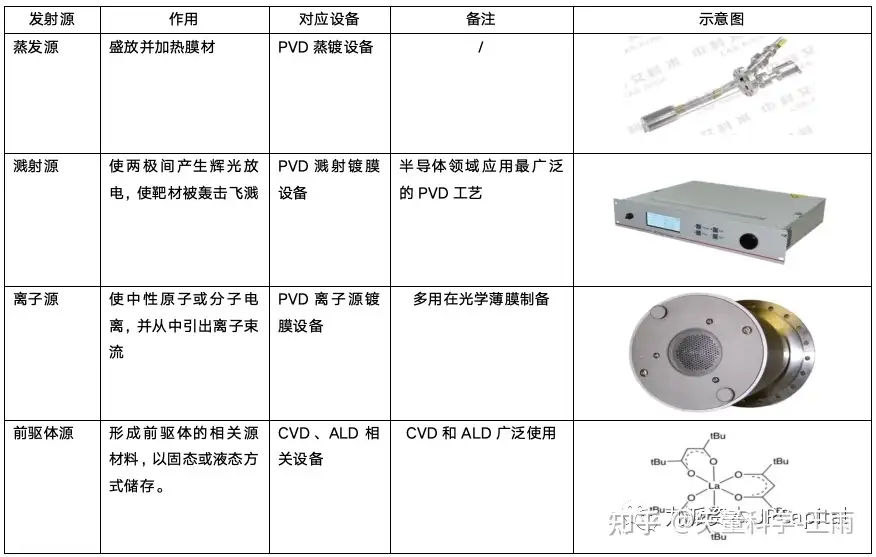

發射源和沉積系統，指在反應腔體內，通過物理或化學反應，將膜材沉積到基材上的系統。發射源是真空鍍膜設備中差距最大的部分，集中體現了不同反應原理的真空鍍膜設備在構造上的區別。根據反應原理不同，發射源可分為蒸發源、濺射源、離子源、前驅體源等。

1、蒸發源

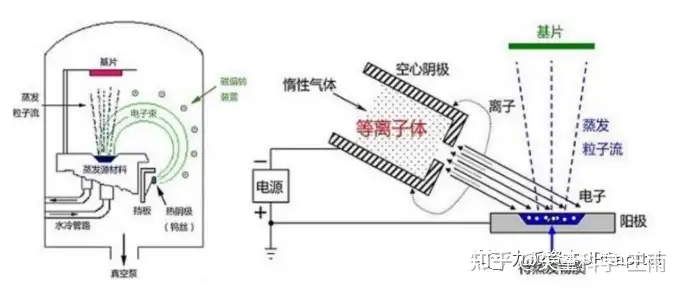

蒸發源多用于蒸鍍設備，不僅起到提供熱量的作用，也具有支撐待蒸發材料的功能，一般由加熱部件、坩堝（或蒸發舟、燈絲等）、水冷、測溫?zé)崤己蛽醢宓冉M成。蒸發源的核心零部件為電子槍，其為進口卡脖子的核心零部件之一。以發射電子束的電子槍為例，此類電子槍主要由日本光馳、德國萊寶、美國那諾-馬斯特等國外廠商壟斷。

國內蒸發源市場規模不到10億。當前OLED蒸發源市場空間大概為 2.6億美元，主要由日本愛發科、韓國YAS、韓國SNU占據。中國OLED蒸發源市場基本由奧來德占據，2022年其蒸發源設備營收2.45億。此外光伏鈣鈦礦、復合集流體市場尚未起量，市場空間較小。

2、濺射源

濺射鍍膜的核心部件為濺射源，其作用是轟擊靶材，使靶材原子飛濺出去而沉積到基材上。常見的濺射源有直流電源、直流脈沖電源、中頻電源、射頻電源和高能脈沖電源，其中射頻電源主要用于不導電的靶材濺射，雖然沉積速率較慢，但膜層致密，是較常使用的濺射源。

射頻電源技術壁壘高，包括需具備極佳的控制能力，保證輸出的穩定性和精確性，具體包括大功率下對應功率放大器的研發、應用阻抗壓縮技術的寬頻段研發、阻抗匹配算法的研發，以及去除過充的相位控制技術等。

國內射頻電源市場空間約為60億元。射頻電源多用在薄膜沉積和刻蝕設備中。據SEMI統計，2022年，全球刻蝕設備市場空間為184億美元，全球薄膜沉積設備市場空間為220億美元，射頻電源價值量約占等離子體加工設備的12%，可推算得出，對應射頻電源市場規模約為26億美元，考慮離子注入和清洗等環節，全球總空間約為30億美元，預計2028年，全球射頻電源市場規模將達到50億美元。SEMI統計，2021年半導體設備國內銷售額約占全球28.9%，因此國內射頻電源市場空間約為60億元。

國內射頻電源市場長期被美商壟斷，主要企業為美國MKS Instrument（萬機儀器）和Advanced Energy（先進能源工業）。2021年，MKS Instrument半導體業務（包含其他產品）的營業收入為18.29億美元，Advanced Energy半導體業務（主要為射頻電源）的營業收入為7.1億美元。而國產廠商也正處于發力階段，英杰電氣和恒運昌的部分產品已取得一定客戶驗證。

3、離子源

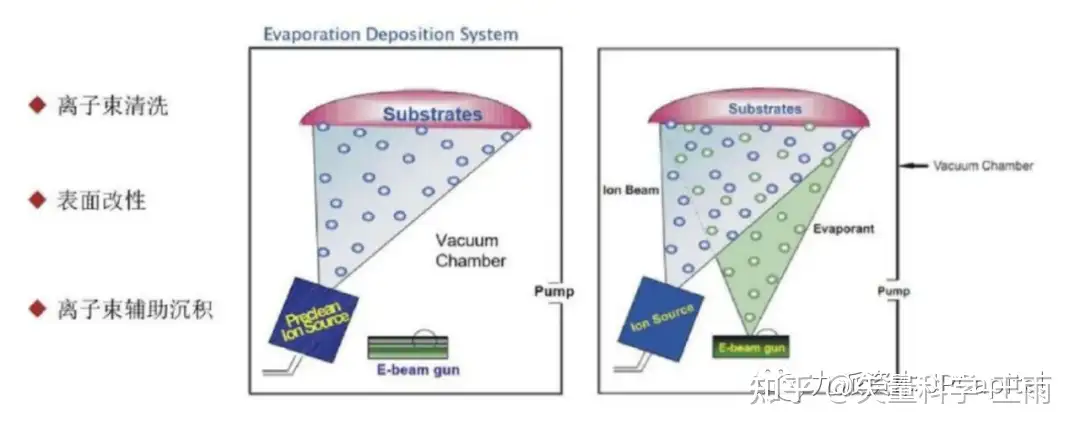

離子源是使中性原子或分子電離，并從中引出離子束流的裝置。離子源類型極多，作用在于改善膜與基體的結合強度，并改善膜本身的硬度與耐磨耐蝕特性。

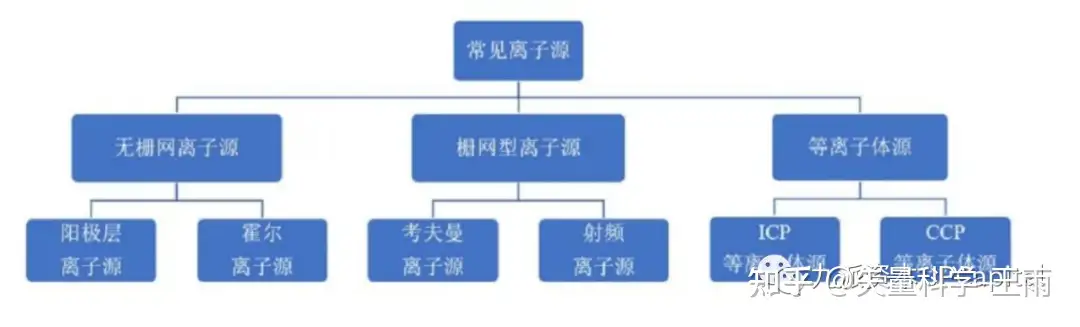

離子源應用廣泛，是真空鍍膜、離子注入、質譜儀、電磁同位素分離器、清洗裝置等設備不可缺少的設備。霍爾離子源是應用最廣泛的離子源；無柵離子源適用離子束輔助沉積及清洗；柵網型離子源可更好的控制束型及離子能量；射頻寬束離子源適用沉積一些特殊的高性能光學薄膜(附著力、折射率、硬度、低吸收和低漂移等)。

真空鍍膜應用中，離子源主要用于光學鍍膜場景。從市場空間來看，國內光學鍍膜用離子源市場空間在12-16億。而高端離子源零部件多由日本光馳、德國萊寶、韓國韓一等設備廠商占據，是困擾國產企業“卡脖子”又一難題。

4、前驅體源

前驅體源即是可形成前驅體的源物質，是用于化學氣相沉積（CVD）和原子層沉積（ALD）薄膜材料所需的特種電子化學品。前驅體按照材質分為硅基介電層和金屬基，按照應用分為High K高介電常數和Low K低介電常數。前驅體也可用于半導體外延生長、蝕刻、離子注入摻雜以及清洗等，其準入門檻高、研發投入大、制備工藝難、純度要求高、驗證周期長，是半導體制造的核心材料之一。

半導體是前驅體及前驅體源最重要應用市場，市場規模近50億。根據QYR的統計及預測，2022年全球CVD和ALD前驅體市場銷售額達到了16億美元，預計2029年將達到26億美元。2021年中國半導體前驅體市場規模達到43億人民幣，預計2028年將達到83.36億，年復合增長率預計為10%。

國外企業深耕已久，前驅體及前驅體源生產商基本為海外企業。前驅體主要供應商有德國Merck、法國液空、美國Entegris、日本Adeka，韓國Soul-Brain、DNF、Hansol Chemical等。國內在前驅體產品開發方面取得了初步進展。雅克科技通過收購韓國UP Chemical進入前驅體業務領域。雖然國內部分供應商已具備一定供應能力，但仍然有較大的提升空間。

總結：

1、真空鍍膜應用廣泛，市場空間廣闊，設備市場規?？蛇_千億，核心零部件總市場規?？蛇_百億。然而，真空鍍膜設備核心零部件種類繁多，下游應用領域廣泛，體現出市場細分程度較高的特點。

2、我國真空鍍膜設備核心零部件制造商，在部分應用領域已經初步具備與國際廠商競爭的能力，但是國內整體技術水平仍與國外先進水平存在差距。部分核心部件如射頻電源、真空閥門、電子槍、離子源、前驅體源等仍然主要依賴進口，值得重點關注。
